→ 全鋼焊接結構，綜合處理(振動時效、熱處理)消除內應力，
→ 消除內應力，有很好的剛性與穩定性。
→ 采用先進的液壓系統，可靠性好。
→ 采用精密滑動導軌，消除導軌間隙，剪切質量高。
→ 電動后擋料，手動微調，數字顯示。
→ 刀片間隙有手柄調整，刻度值顯示、迅速、準確、方便。
→ 矩形刀片，四個刃口均可使用，使用壽命長。剪切角可調，減少板料扭曲變形。
→ 上刀架采用內傾結構，便于落料，并能提高工件的精度。
→ 具有分段剪切功能；具有燈光照明裝置功能。
→ 后托料裝置（可另選擇配置）。
|
規格
型號
|
可剪板厚
（mm)
|
可剪
板寬
（mm)
|
行程
次數
(次/分）
|
后檔料程
（mm)
|
剪切
角度
（度）
|
工作臺
（mm)
|
主電機功率
（kw)
|
|
Q11Y-6×2500
|
6
|
2500
|
16
|
600
|
0.5—2.5
|
800
|
7.5
|
|
Q11Y-6×3200
|
6
|
3200
|
12
|
600
|
0.5—1.5
|
800
|
7.5
|
|
Q11Y-6×4000
|
6
|
4000
|
10
|
600
|
0.5—1.5
|
800
|
11
|
|
Q11Y-8×3200
|
8
|
3200
|
14
|
600
|
0.5—2
|
800
|
15
|
|
Q11Y-12×2500
|
12
|
2500
|
14
|
800
|
0.5—2.5
|
895
|
30
|
|
Q11Y-12×3200
|
12
|
3200
|
12
|
800
|
0.5—3
|
895
|
30
|
|
Q11Y-12×4000
|
12
|
4000
|
10
|
800
|
0.5—3
|
895
|
30
|
|
Q11Y-13×6200
|
13
|
6200
|
5
|
800
|
0.5—3
|
895
|
30
|
|
Q11Y-16×2500
|
16
|
2500
|
12
|
800
|
0.5—3
|
895
|
30
|
|
Q11Y-16×3200
|
16
|
3200
|
12
|
800
|
0.5—3
|
895
|
30
|
|
Q11Y-16×4000
|
16
|
4000
|
10
|
800
|
0.5—3
|
895
|
30
|
|
Q11Y-16×6200
|
16
|
6200
|
5
|
1000
|
0.5—3.5
|
895
|
30
|
|
Q11Y-20×2500
|
20
|
2500
|
5
|
1000
|
0.5—3.5
|
895
|
30
|
|
Q11Y-20×3200
|
20
|
3200
|
6
|
1000
|
0.5—3.5
|
895
|
37
|
|
Q11Y-25×2500
|
25
|
2500
|
6
|
1000
|
0.5—3.5
|
895
|
37
|
|
Q11Y-32×2500
|
25
|
2500
|
5
|
1000
|
0.5—3.5
|
895
|
37
|
本表所列參數，不作為產品檢驗依據。如出現與產品實際數據有不一致處，應遵照說明書或雙方的技術協議約定，恕不另行通知。
|

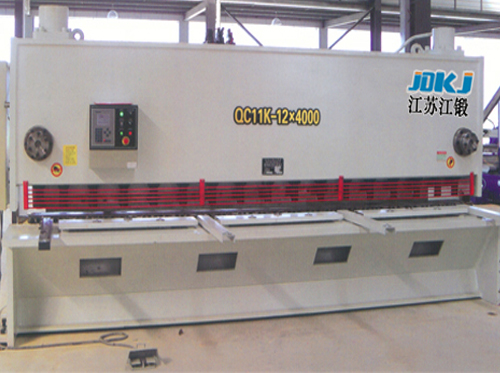

二、QC11K數控液壓閘式剪板機性能特點：
|
1、第二代液壓剪板機
2、采用鋼板焊接結構，通過振動時效消除應力,有很好的剛性和穩定性。
3、矩形刀片，四個刃口均可使用，使用壽命長。
4、數控系統選用荷蘭Delem公司或中國Estun公司。
|
|
三、QC11K數控液壓閘式剪板機技術參數：
|
|
型號
|
行程次數
( 次/分)
|
后擋料行程距離
|
剪切角度(°)
|
喉口深度
|
主電機
功率
|
重量
|
外形尺寸(L×W×H)(mm)
|
|
QC11K-6×2500
|
10-25
|
20-600
|
0.5-1.5
|
100
|
7.5
|
6,500
|
3030×2075×1920
|
|
QC11K-6×3200
|
10-25
|
20-600
|
0.5-1.5
|
100
|
7.5
|
7,200
|
3730×3075×1920
|
|
QC11K-6×4000
|
10-25
|
20-600
|
0.5-1.5
|
100
|
7.5
|
8,500
|
4530×2075×2080
|
|
QC11K-6×5000
|
8-20
|
20-800
|
0.5-1.5
|
100
|
7.5
|
13,000
|
5530×2075×2310
|
|
QC11K-6×6000
|
8-20
|
20-800
|
0.5-1.5
|
100
|
11
|
16,000
|
6530×2075×2310
|
|
QC11K-7×7000
|
6-15
|
20-800
|
0.5-1.5
|
100
|
11
|
21,000
|
7530×2075×2830
|
|
QC11K-8×2500
|
10-25
|
20-600
|
0.5-1.5
|
100
|
11
|
7,000
|
3040×2075×1920
|
|
QC11K-8×3200
|
10-25
|
20-600
|
0.5-1.5
|
100
|
11
|
8,100
|
4080×2075×1920
|
|
QC11K-12×2500
|
6-20
|
20-800
|
0.5-2
|
100
|
18.5
|
11,000
|
3110×2575×2210
|
|
QC11K-12×3200
|
6-20
|
20-800
|
0.5-2
|
100
|
18.5
|
15,000
|
3810×2575×2420
|
|
QC11K-12×4000
|
6-20
|
20-800
|
0.5-2
|
100
|
18.5
|
17,000
|
4610×2575×2530
|
|
QC11K-13×8000
|
4-15
|
20-800
|
0.5-2
|
500
|
30×2
|
52,000
|
8600×2900×3100
|
|
QC11K-16×2500
|
5-15
|
20-800
|
0.5-2.5
|
100
|
18.5
|
13,000
|
3130×2655×2200
|
|
QC11K-16×4000
|
5-15
|
20-800
|
0.5-2.5
|
100
|
18.5
|
19,000
|
4630×2655×2570
|
|
QC11K-20×2500
|
5-15
|
30-800
|
0.5-3
|
100
|
22
|
15,000
|
3160×2855×2300
|
|
QC11K-20×4000
|
4-15
|
30-800
|
0.5-3
|
100
|
37
|
23,000
|
4660×2855×2520
|
|
QC11K-25×2500
|
4-15
|
40-800
|
0.5-3.5
|
100
|
37
|
19,000
|
3160×2900×2700
|
|
